Nedavno je istraživački tim iz Državne ključne laboratorije za lasersku fiziku jakog polja, Šangajskog instituta za optiku i precizne mašine (SIPM) Kineske akademije nauka (CAS), u saradnji sa Hangzhou institutom za napredne studije (HIAS) nacionalnog Univerzitet nauke i tehnologije (NUST) i Univerzitet nauke i tehnologije Huazhong (HUST) ostvarili su napredak u istraživanju slikanja slučajnih lasera bez raspršivanja na termički isparenim halkogenidima, a srodni rezultati su sažeti u naslovu "Termički Evaporirani MAPbBr3 Rezultati su objavljeni u ACS Photonics pod naslovom "Termički ispareni MAPbBr3 Perovskite nasumični laser sa poboljšanim laserskim slikanjem bez mrlja".
Halkogenidni materijali imaju izvrsna svojstva optičkog pojačanja i vrlo su obećavajući za laserske primjene. Taloženje termičkim isparavanjem, tehnologija prevlake koja se široko koristi u industriji poluvodiča, jedan je od tehnoloških trendova za komercijaliziranu proizvodnju halkogenidnih uređaja velikih razmjera. Međutim, brza i nekontrolisana kristalizacija halkogenidnih materijala tokom termičkog isparavanja dovodi do mnogih defekata u halkogenidnim filmovima, što u velikoj meri utiče na performanse lasera halkogenidnih filmova.
Da bi se riješili gore navedeni problemi, istraživači su predložili da se uspori brzina kristalizacije i pasiviziraju defekti uvođenjem multifunkcionalnog aditiva na bazi Lewis trifenilfosfin oksida (TPPO) i konačno pripremljenih halkogenidnih tankih filmova sa poboljšanom fotoluminiscencijom i skoro {{0 }}višestruko poboljšanje koeficijenta optičkog pojačanja. Fotoluminiscentna spektroskopija zavisna od snage potvrđuje smanjenje defekata filma, a rezultati prolazne apsorpcione spektroskopije pokazuju da poboljšana svojstva luminiscencije potiču od poboljšanja procesa bimolekularnog kompleksiranja. Na osnovu ovih odličnih svojstava luminiscencije, istraživači su istraživali stohastičke performanse lasera termički isparenih halkogenidnih filmova i otkrili da je prag stohastičkog laserskog zračenja filmova nakon uvođenja TPPO bio znatno manji od onog kod originalnih filmova. U međuvremenu, istraživači su prvi put primijenili termički isparene halkogenidne filmove na snimanje bez laserskog raspršenja, a kada je nasumični laser generiran pasiviziranim filmovima korišten kao izvor osvjetljenja, rezultirajuće slike su imale manji kontrast raspršenja (0,046) i veći odnos kontrasta i šuma (8,218), koji je obezbedio odlične performanse slike.
Ova studija će pružiti nove ideje za masovnu proizvodnju halkogenidnih materijala i uređaja, te doprinijeti razvoju termički isparenih halkogenidnih filmova za spontano pojačanje zračenja i primjenu laserskog snimanja.

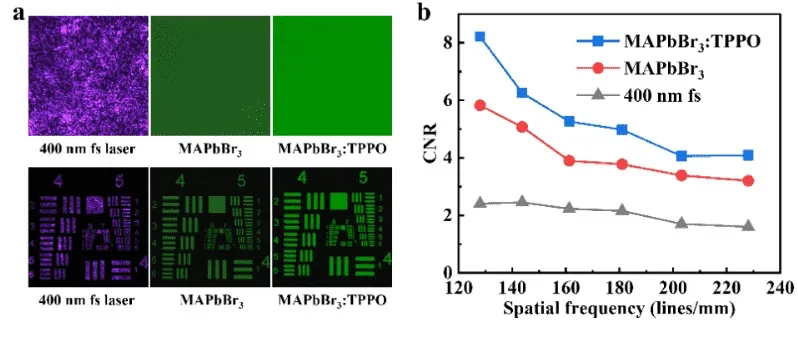

Slika 1 Slika 1 bez raspršivanja nasumičnih lasera u halkogenidnom tankom filmu
